Das Turtle-Diagramm als klarer Kompass für Prozesse und Qualität

Im Mittelpunkt des Turtle-Diagramms steht nicht allein die Beschreibung eines einzelnen Ablaufs. Vielmehr entsteht ein Überblick darüber, unter welchen Bedingungen ein Prozess funktioniert, welche Mittel benötigt werden und welche Anforderungen erfüllt sein müssen. Gerade in Unternehmen mit dokumentierten Managementsystemen bietet das Modell einen hohen Nutzen, weil es Schnittstellen sichtbar macht und die Transparenz innerhalb von Abteilungen verbessert. So wird aus einer einfachen Darstellung ein Instrument, das Ordnung schafft und die Weiterentwicklung von Prozessen unterstützt.

Aufbau und Logik des Turtle-Diagramms

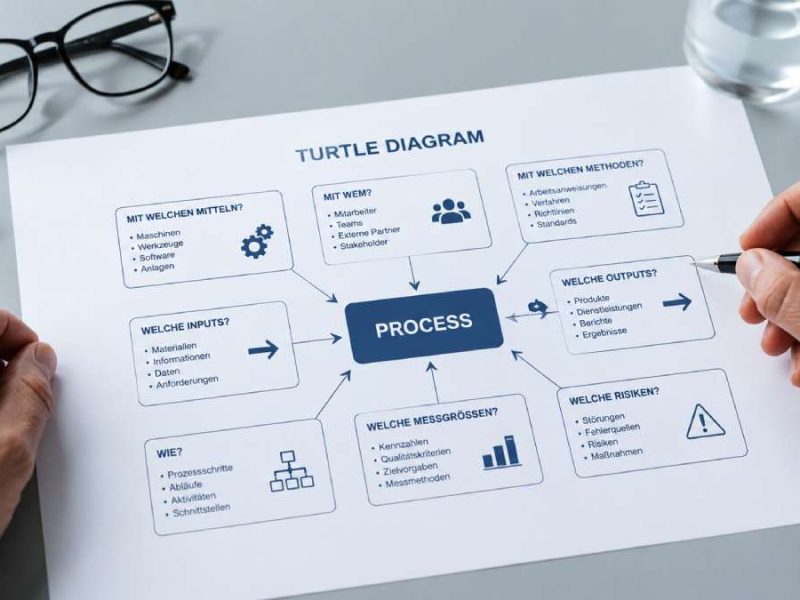

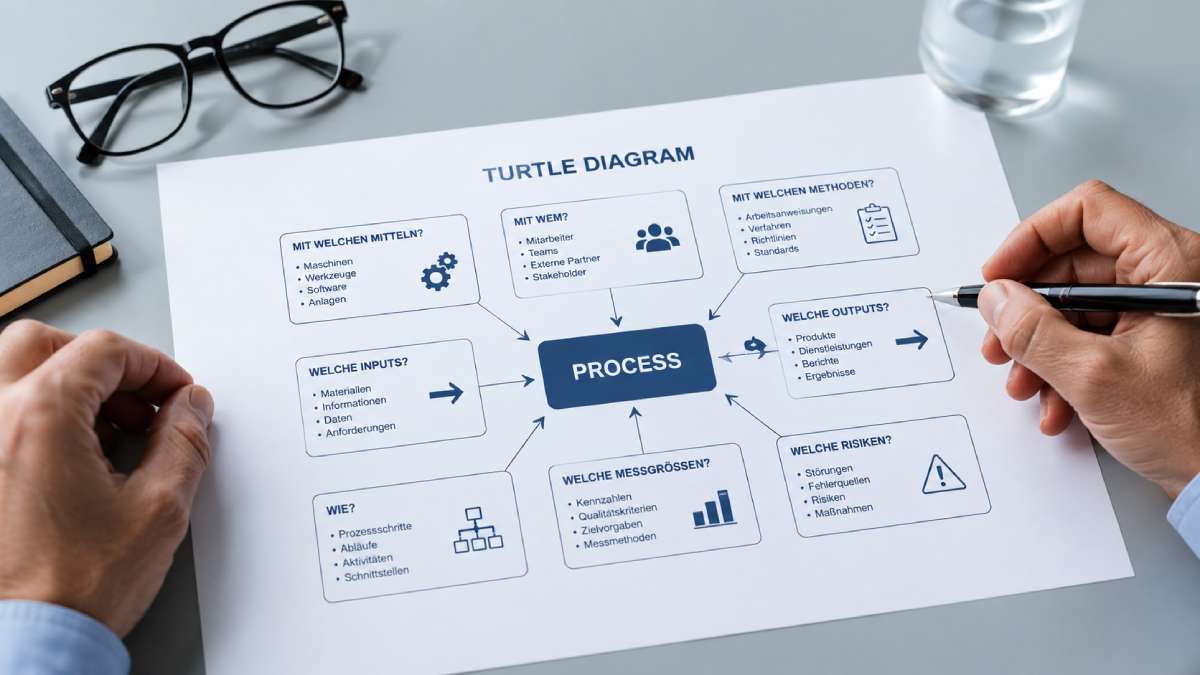

Ein Turtle-Diagramm folgt einer klaren Struktur. In der Mitte befindet sich der betrachtete Prozess, etwa die Wareneingangsprüfung, die Bearbeitung einer Kundenanfrage oder die Freigabe eines Produkts. Rund um diesen Kern werden die wichtigsten Einflussfaktoren angeordnet. Typischerweise zählen dazu die Eingaben des Prozesses, die gewünschten Ergebnisse, die eingesetzten Ressourcen, die verantwortlichen Personen, die angewandten Methoden sowie Kennzahlen zur Überwachung der Wirksamkeit.

Diese Gliederung hilft dabei, Prozesse nicht isoliert zu betrachten. Statt nur einzelne Tätigkeiten aufzulisten, wird das gesamte Umfeld erfasst. Welche Informationen müssen vorliegen? Welche Maschinen, Systeme oder Dokumente kommen zum Einsatz? Wer trägt Verantwortung? Und woran lässt sich erkennen, ob der Prozess erfolgreich arbeitet? Genau diese Fragen machen den praktischen Wert des Turtle-Diagramms aus. Es verbindet Übersicht mit Tiefe und eignet sich dadurch sowohl für die Einführung als auch für die Prüfung bestehender Abläufe.

Einsatz im Qualitätsmanagement und in Audits

Seine besondere Stärke entfaltet das Turtle-Diagramm im Qualitätsmanagement. Dort unterstützt es bei der strukturierten Beschreibung von Prozessen und dient häufig als Grundlage für interne oder externe Audits. Auditoren erhalten mithilfe des Modells einen schnellen Überblick über die zentralen Bestandteile eines Prozesses. Gleichzeitig wird erkennbar, ob Zuständigkeiten eindeutig geregelt sind, ob notwendige Mittel bereitstehen und ob messbare Kriterien zur Bewertung vorhanden sind.

Auch für Unternehmen selbst ist das Werkzeug wertvoll. Es schafft eine gemeinsame Sprache zwischen Fachabteilungen, Führungskräften und Qualitätssicherung. Missverständnisse werden reduziert, weil Anforderungen und Abläufe nicht nur textlich beschrieben, sondern visuell geordnet dargestellt werden. Gerade bei bereichsübergreifenden Prozessen, in denen viele Beteiligte zusammenwirken, erhöht diese Transparenz die Prozesssicherheit deutlich. Zudem lassen sich Schwachstellen leichter identifizieren, etwa unklare Übergaben, fehlende Dokumente oder unzureichend definierte Prüfkriterien.

Vorteile für Analyse, Kommunikation und Verbesserung

Ein zentraler Vorteil des Turtle-Diagramms liegt in seiner Einfachheit. Trotz seiner klaren Form bildet es komplexe Zusammenhänge ab und schafft eine verständliche Grundlage für Diskussionen über Abläufe. Mitarbeitende erkennen schneller, wie ein Prozess eingebettet ist und welche Faktoren seine Qualität beeinflussen. Das erleichtert die Einarbeitung neuer Teammitglieder ebenso wie die Vorbereitung auf Audits oder Zertifizierungen.

Hinzu kommt der Nutzen für die kontinuierliche Verbesserung. Wenn Prozesse nicht nur beschrieben, sondern anhand ihrer Eingaben, Methoden und Ergebnisse reflektiert werden, entstehen wertvolle Ansatzpunkte für Optimierungen. Das kann die Anpassung von Verantwortlichkeiten betreffen, die Vereinfachung von Arbeitsschritten oder die präzisere Definition von Kennzahlen. Ein Turtle-Diagramm macht sichtbar, wo Abläufe stabil sind und wo Risiken bestehen. Genau dadurch wird es zu einem praktischen Werkzeug für nachhaltige Qualitätsentwicklung.

Erfolgsfaktoren bei der Erstellung

Damit ein Turtle-Diagramm seinen vollen Nutzen entfalten kann, ist eine präzise und zugleich übersichtliche Ausarbeitung entscheidend. Der betrachtete Prozess sollte klar abgegrenzt sein, damit keine Vermischung mit angrenzenden Themen entsteht. Ebenso wichtig ist eine einheitliche Benennung der Inhalte. Werden Begriffe uneinheitlich verwendet, leidet die Verständlichkeit und damit die Aussagekraft des gesamten Diagramms.

Sinnvoll ist zudem die Einbindung der Personen, die den Prozess täglich ausführen oder überwachen. Auf diese Weise fließt praktisches Wissen ein, und die Darstellung bleibt nah an der Realität. Ein gutes Turtle-Diagramm ist weder zu allgemein noch überladen. Es konzentriert sich auf die wesentlichen Informationen und stellt diese so dar, dass Zusammenhänge schnell erkennbar werden. Genau in dieser Balance liegt seine Stärke.

Warum das Turtle-Diagramm dauerhaft relevant bleibt

In einer Arbeitswelt, in der Prozesse dokumentiert, bewertet und stetig weiterentwickelt werden müssen, bleibt das Turtle-Diagramm ein zeitgemäßes Instrument. Es verbindet visuelle Klarheit mit systematischer Analyse und hilft dabei, Prozesse nicht nur abzubilden, sondern in ihrem gesamten Kontext zu verstehen. Gerade dort, wo Qualität, Nachvollziehbarkeit und Verantwortlichkeit eine große Rolle spielen, sorgt das Modell für Struktur und Orientierung.

Seine anhaltende Bedeutung liegt darin, dass es auf einfache Weise Antworten auf zentrale Fragen liefert: Was wird getan, womit wird gearbeitet, wer ist beteiligt und wie wird Erfolg gemessen? Diese Übersicht schafft Vertrauen in Abläufe und erleichtert fundierte Entscheidungen. Das Turtle-Diagramm ist damit weit mehr als eine grafische Methode – es ist ein bewährter Rahmen für Transparenz, Qualität und Prozessverständnis.
